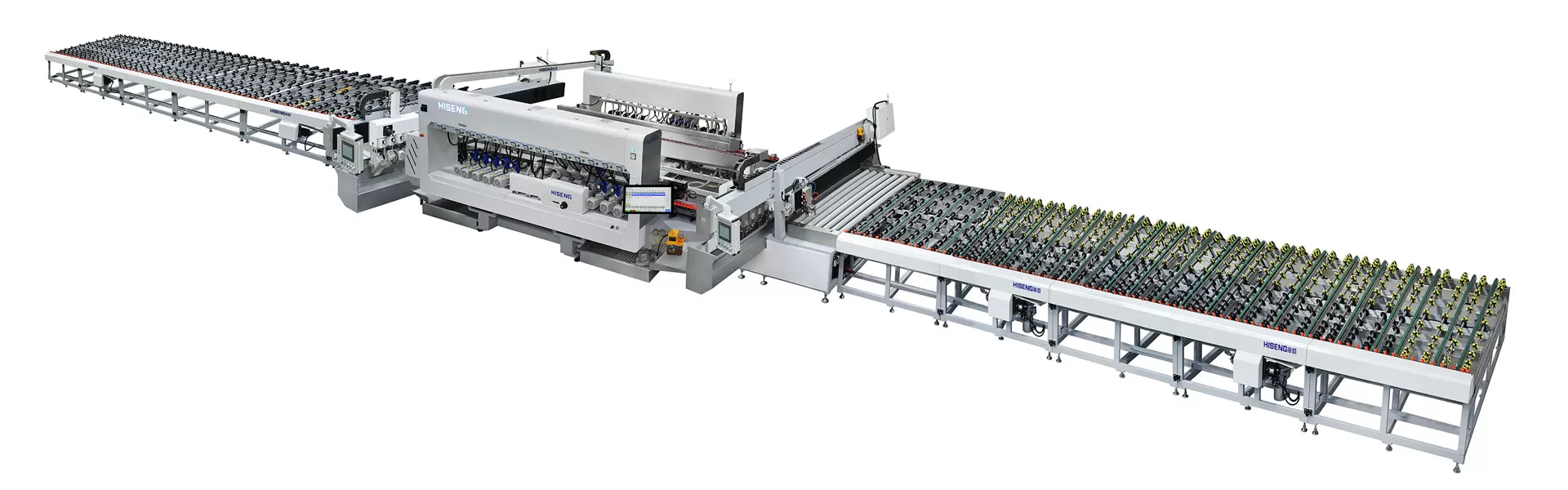

Linha de Edger Bilateral de Vidro Jumbo HSDT
Linha de Edger Bilateral de Vidro Jumbo HSDT
Linha de Edger Bilateral de Vidro Jumbo HSDT

Linha de Edger Bilateral de Vidro Jumbo HSDT

Este Edger Bilateral nasceu especialmente para vidro de tamanho super Jumbo. O único lado tem 8 fusos ou 9 fusos, pode caber para diferentes requisitos de polimento.
Solução flexível com edger duplo, pode ter layout diferente de acordo com seu plano de fábrica.
1. instalado com a roda do copo, a espessura pode ser ajustada automaticamente.
2. pode aumentar o tamanho da tabela a qualquer momento de acordo com sua exigência de produção, fácil de ser usado.

3. correspondência flexível com edger duplo, ele pode caber fábrica de qualquer cliente.



Obtenha uma cotação

Detalhe da máquina de vidro Jumbo linha de Edger bilateral HSDT

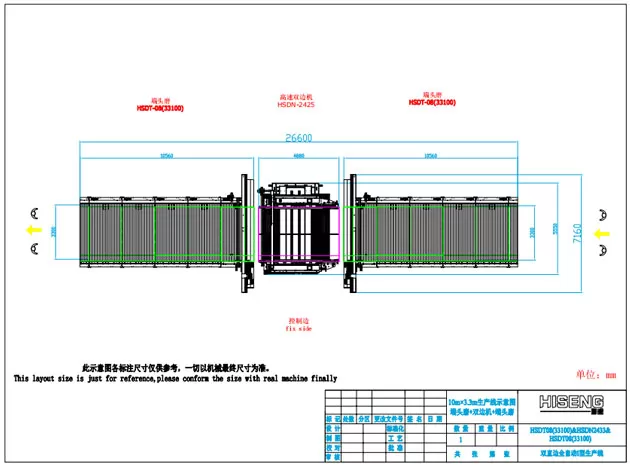

OPTION-A
OPTION-A

Edger duplo para moer os lados longos de vidro primeiro Edger Bilateral de Vidro Jumbo para moer os lados curtos de vidro.

Edgers bilaterais de vidro Jumbo de dois lados de um lado.

A tabela pode aumentar qualquer tamanho para caber a exigência de produção.

Min tamanho de vidro: 600*900mm.

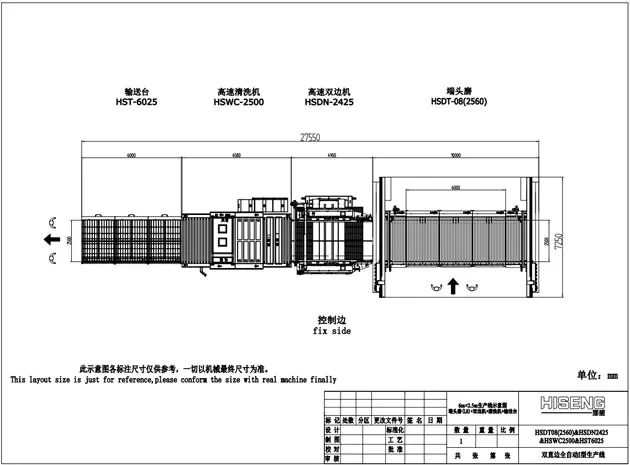

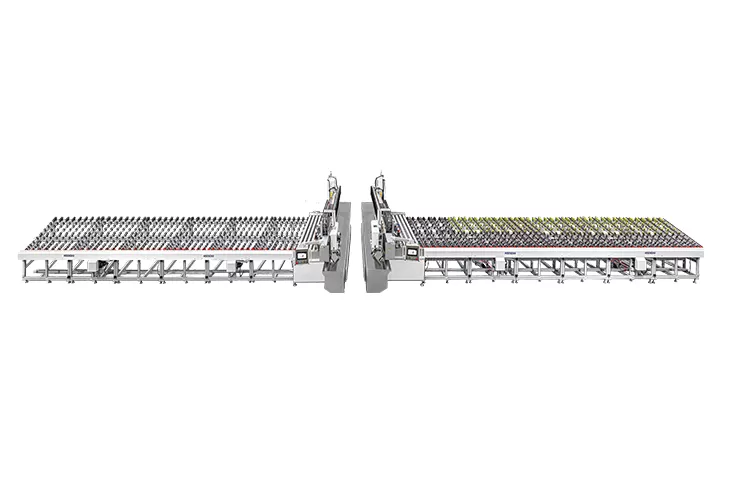

OPTION-B
OPTION-B

Jumbo Glass Bilateral Edger para moer um dos lados curtos, A ponta dupla no meio para moer o vidro dois lados longos, Jumbo Glass Bilateral Edger para moer outro lado curto.

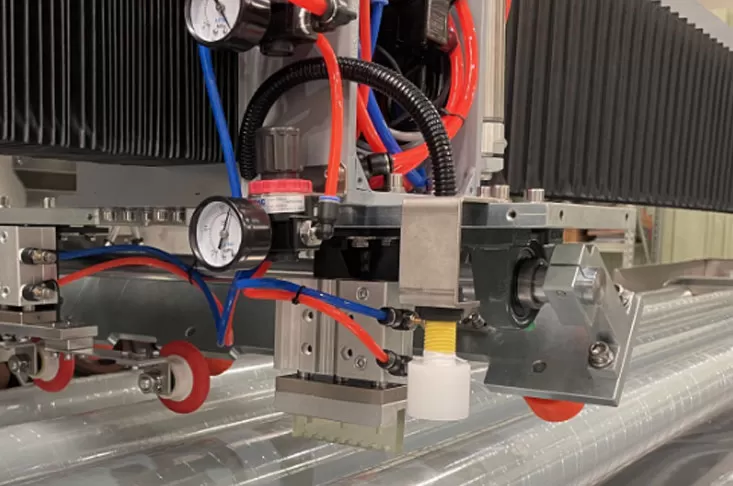

Opção-B: Com função de verificação automática de tamanho
Opção-B: Com função de verificação automática de tamanho

Medição automática da largura e espessura do vidro; Sensor para medição de largura; Régua eletrônica para medição de espessura.

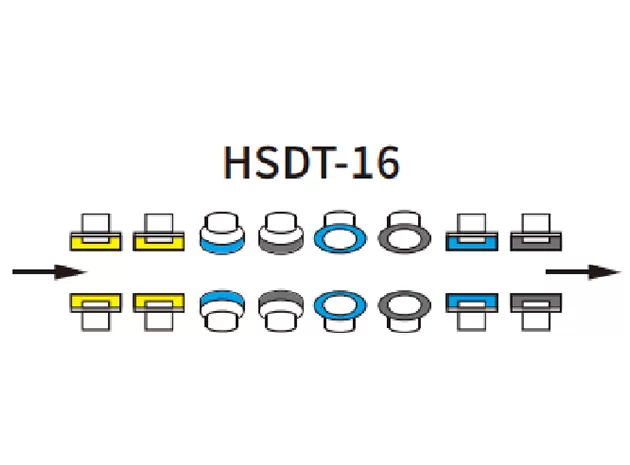

Especificação
Especificação

Roda n °

Nome

Especificação

RPM

KW

1

Roda de diamante (segmento)

100 # φ 150x12x20x8

6000

4

2

Roda de diamante (segmento)

120 # φ 150x12x20x8

6000

4

3

Roda de resina

(Segmento)

240 # φ 150x12x25x12

4200

2.2

4

Roda de resina

(Segmento)

240 # φ 150x12x25x12

4200

2.2

5

10S60

Φ 150

2840

2.2

6

10S60

Φ 150

2840

2.2

7

Roda de resina

(Segmento)

240 # φ 150x12x25x12

2840

2.2

8

WEL800

Φ 150

2840

2.2

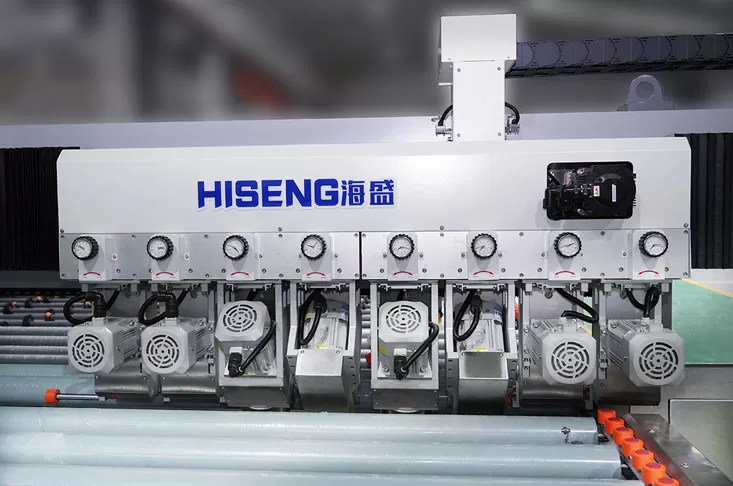

Colocação do motor
Colocação do motor

8 ou 9 motores com polimento;

Todos os servomotores controlam a alimentação das rodas;

Fácil para mantaince.

Parâmetro
Parâmetro
Nome do parâmetroHSDT - 3310 Edger de vidro Jumbo bilateralHSDT - 2510 Edger de vidro Jumbo bilateral
Espessura do vidro3300 - 10000mm (o comprimento pode ser estendido)2500 - 10000mm
Grosso de vidro3 - 25mm3 - 25mm
Velocidade de transmissão3 - 30 m/min3 - 30 m/min
Velocidade de mudança de tamanho30 m/min30 m/min
Tolerância paralela de vidro± 0,2mm± 0,2mm
Tolerância diagonal de vidro± 0,5mm± 0,5mm
Tolerância do chanfro//
Largura do chanfro± 0,3mm± 0,3mm
Max Moagem na borda plana3mm3mm
Ar necessário0.6-0.8mpa0.6-0.8mpa
Altura do trabalho900 ± 20mm900 ± 20mm
Potência Total50KW50KW

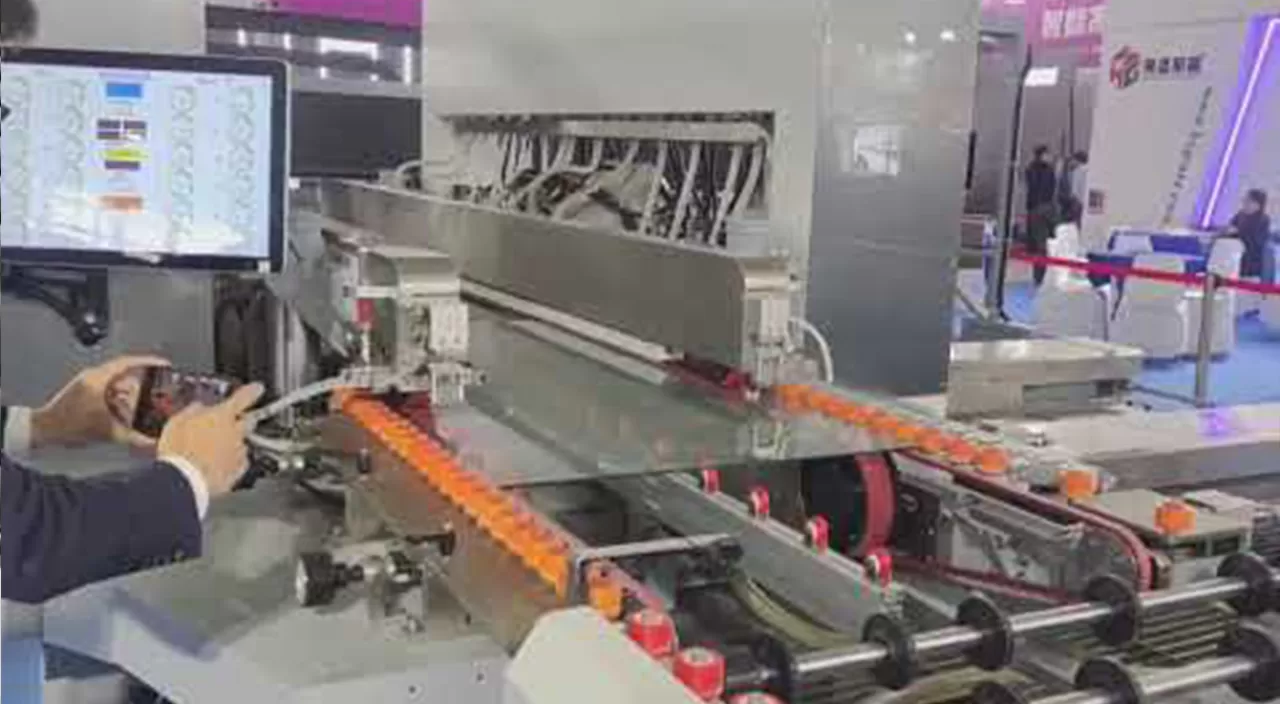

Vídeo da linha de Edger Bilateral de Vidro Jumbo HSDT

1
2
