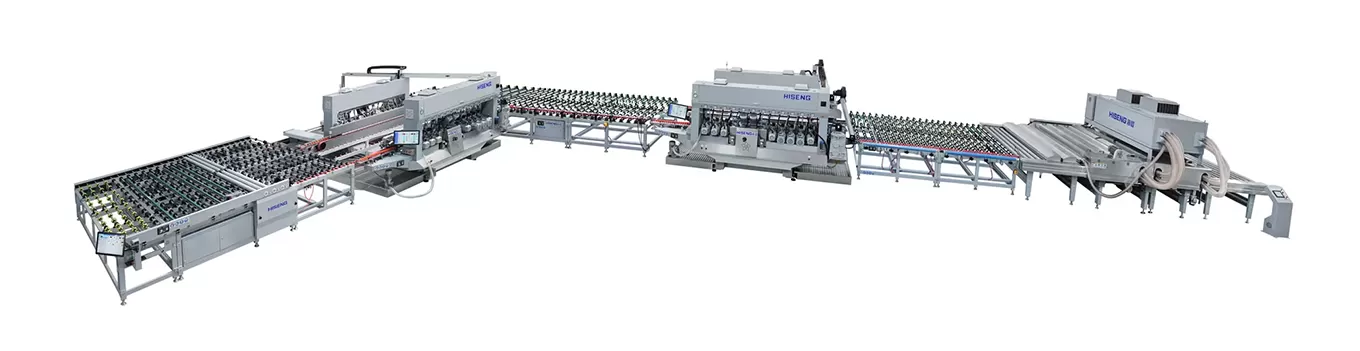

Máquina de afiação dupla de linha reta de vidro

Máquina de afiação dupla de linha reta de vidro

Obtenha uma cotação

Linha reta de vidro Máquina de Edging Dupla Introdução

Máquina de afiação dupla de linha reta de vidro

A máquina de afiador duplo de vidro HISENG é adequada para moagem de vidro plano em linha reta, moagem áspera, moagem fina e polimento. Este edger duplo pode instalar a roda de remoção de filme Low e ou a roda de corte de canto como opção. É adequado para vidro arquitetônico, banheiro, vidro de móveis, vidro laminado, paredes, vidro LOW-E e processamento de vidro da indústria de eletrodomésticos, com desempenho estável e confiável.


JCT-4225HSDNHSDNLST-4225
Tamanho de processamento300-4200mmHSDN-2225 300-2500mm
HSDN-2242 400-4200mm
HSDN-2425 400-2500mm
HSDN-2445 400-4500mm
300-4200mm
Espessura do vidro3-25mm3-25mm3-25mm3-25mm
Velocidade de transmissão30 m/min25 m/min25 m/min30 m/min
Velocidade de mudança de tamanho/1-10 m/min1-10 m/min/
Tolerância paralela de vidro/≤ 0,2 mm/m≤ 0,2 mm/m/
Tolerância diagonal de vidro/≤ 0,5 mm/m≤ 0,5 mm/m/
Tolerância do chanfro/≤ 0,2 mm/m≤ 0,2 mm/m/
Largura do chanfro/1-3mm1-3mm/
Max Moagem na borda plana/5mm5mm/
Ar necessário0.6-0.8mpa0.6-0.8mpa0.6-0.8mpa0.6-0.8mpa
Altura do trabalho900 ± 20mm900 ± 20mm900 ~ 960mm900 ± 20mm
Potência Total4.6KW

4.6KW

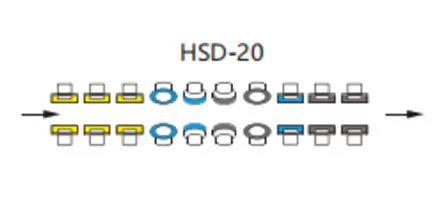

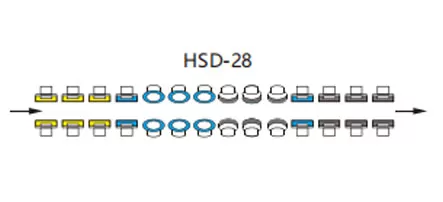

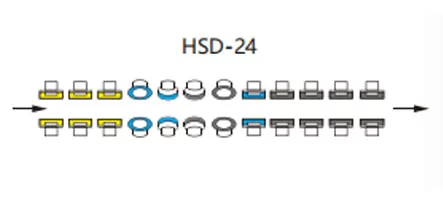

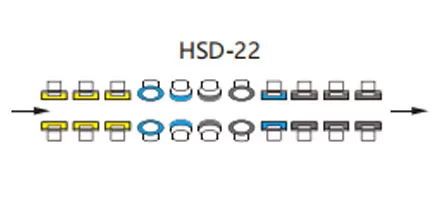

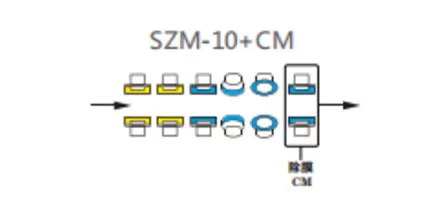

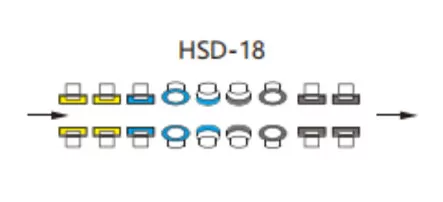

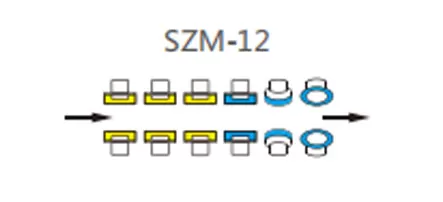

Configuração da roda da máquina de borda dupla de linha reta

Configuração da roda da máquina de borda dupla de linha reta
Configuração da roda da máquina de borda dupla de linha reta
Configuração da roda da máquina de borda dupla de linha reta
Configuração da roda da máquina de borda dupla de linha reta
Configuração da roda da máquina de borda dupla de linha reta
Configuração da roda da máquina de borda dupla de linha reta
Configuração da roda da máquina de borda dupla de linha reta
hiseng
Motor de design patenteado da Hiseng para máquina de borda dupla de linha reta
Motor de design patenteado da Hiseng para máquina de borda dupla de linha reta
Motor de design patenteado da Hiseng para máquina de borda dupla de linha reta
hiseng
Motor de design patenteado da Hiseng para máquina de borda dupla de linha reta
Motor de design patenteado da Hiseng para máquina de borda dupla de linha reta
Motor de design patenteado da Hiseng para máquina de borda dupla de linha reta

Motor de design patenteado da Hiseng para máquina de borda dupla de linha reta

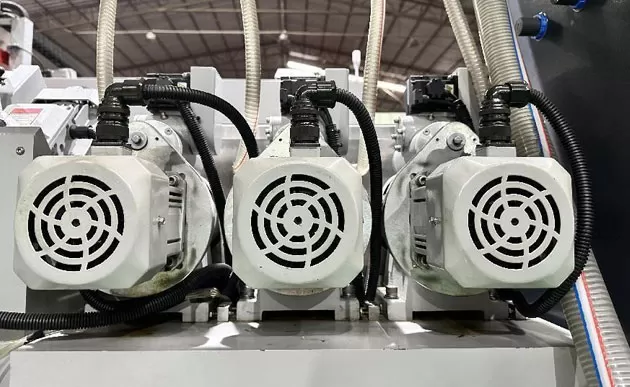

O design patenteado da Hiseng separa o motor do eixo de moagem, fixando-o na estrutura da máquina para reduzir a vibração. Ao contrário dos motores de placa deslizante tradicionais que causam tremor de roda, essa estrutura isola o motor dos impactos de moagem. O eixo de moagem dedicado minimiza as marcas de borda, melhora o polimento e prolonga a vida útil do motor.

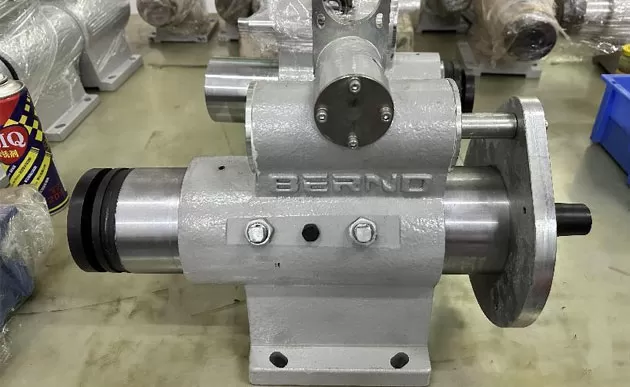

O eixo usa carcaça de ferro fundido especial para durabilidade e precisão. Cobre feito worm roda e sistema de engrenagem garante operação estável. Este projeto separado impede o superaquecimento do motor.

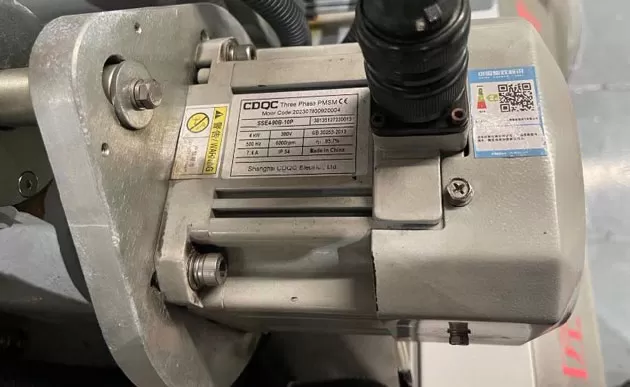

Os motores de ímã permanente que economizam energia (opcional) economizam 15-20% de potência em comparação com os motores padrão, atingindo 5000 RPM. Os usuários podem alternar livremente entre motores de ímã padrão e permanente conforme necessário.

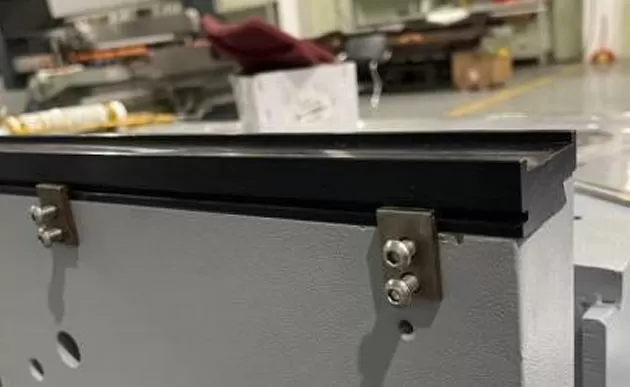

Estrutura de transmissão patenteada para máquina de borda dupla de linha reta
Estrutura de transmissão patenteada para máquina de borda dupla de linha reta
Estrutura de transmissão patenteada para máquina de borda dupla de linha reta
Estrutura de transmissão patenteada para máquina de borda dupla de linha reta
Estrutura de transmissão patenteada para máquina de borda dupla de linha reta
Estrutura de transmissão patenteada para máquina de borda dupla de linha reta
Estrutura de transmissão patenteada para máquina de borda dupla de linha reta
Estrutura de transmissão patenteada para máquina de borda dupla de linha reta

Estrutura de transmissão patenteada para máquina de borda dupla de linha reta

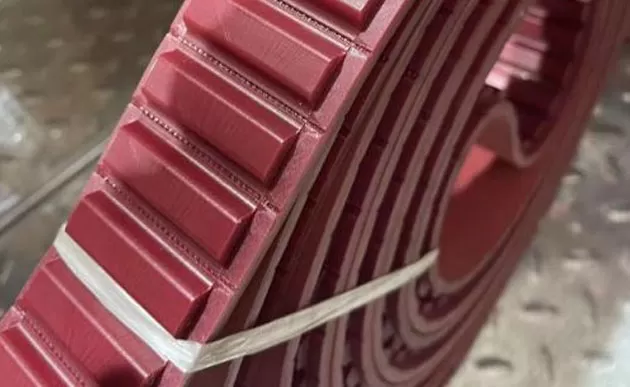

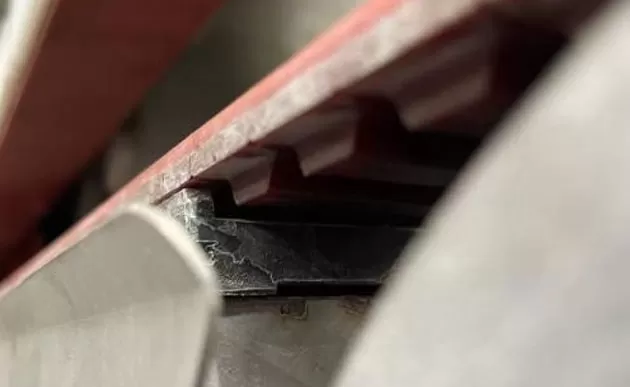

Apresentando um guia de correia dentada de polímero de design de cauda de andorinha patenteado, ele instala com 9 milhões de PU de alto polímero para precisão e durabilidade. A moldagem de uma peça garante orientação reta e reduz o desgaste da correia.

O design em forma de T da correia dentada evita que o pó de vidro entre no trilho-guia e reduza o desgaste do trilho.

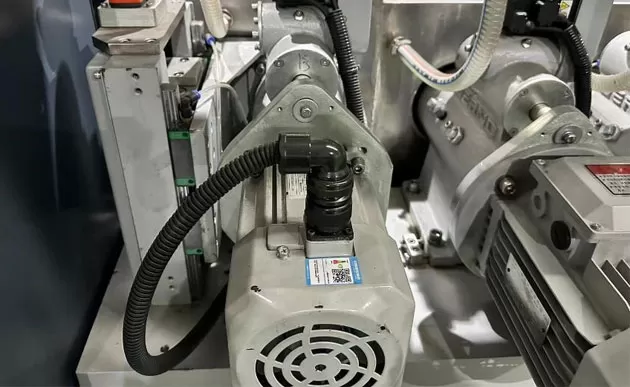

Máquina de remoção de filme e polimento de linha reta 2 em 1 (opcional)
Máquina de remoção de filme e polimento de linha reta 2 em 1 (opcional)

Máquina de remoção de filme e polimento de linha reta 2 em 1 (opcional)

A última roda pode fazer deleção e polimento Low-E com uma simples troca de roda, apresentando o motor específico (1.430/3.300 RPM) para operação flexível. Você pode facilmente alternar através da tela.

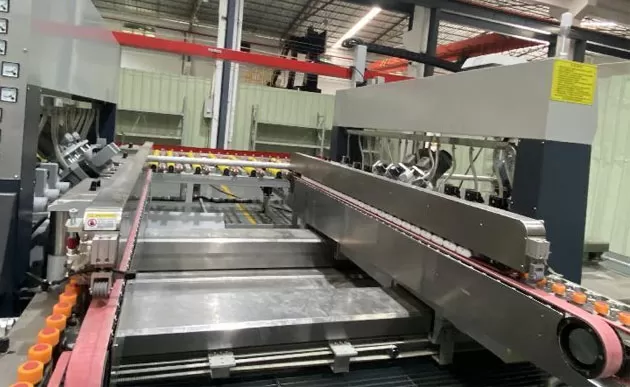

Máquina de afiação dupla de linha reta, sistema de controle de motor de precisão e VFD
Máquina de afiação dupla de linha reta, sistema de controle de motor de precisão e VFD
Máquina de afiação dupla de linha reta, sistema de controle de motor de precisão e VFD
Máquina de afiação dupla de linha reta, sistema de controle de motor de precisão e VFD
Máquina de afiação dupla de linha reta, sistema de controle de motor de precisão e VFD
Máquina de afiação dupla de linha reta, sistema de controle de motor de precisão e VFD

Máquina de afiação dupla de linha reta, sistema de controle de motor de precisão e VFD

A estrutura servo de quatro colunas garante ajuste de espessura estável, com o feixe de pressão extensível até 120mm garante precisão.

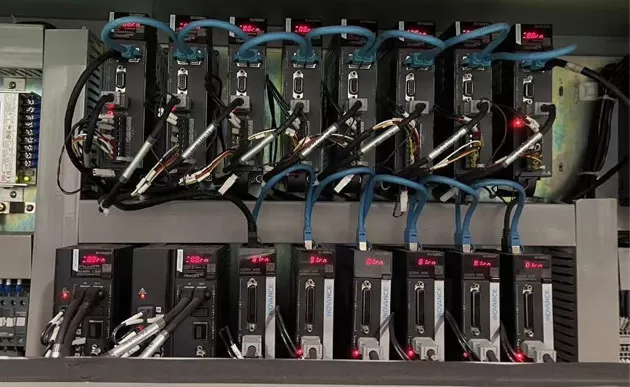

4 2 servomotores acionam o mecanismo de elevação, garantindo ajustes de espessura e ângulo mais rápidos e precisos-a especificação mais alta em sua classe.

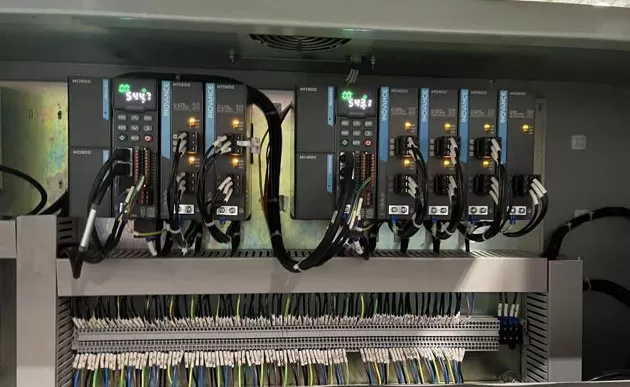

Apresentando a mais recente tecnologia Inovance MD800 VFD, cada motor opera de forma independente para um desempenho mais suave. O sistema permite controle automatizado, monitoramento motor em tempo real e análise de dados por meio da integração central do computador.

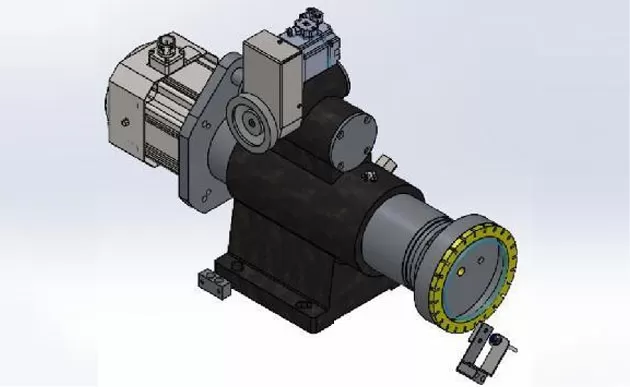

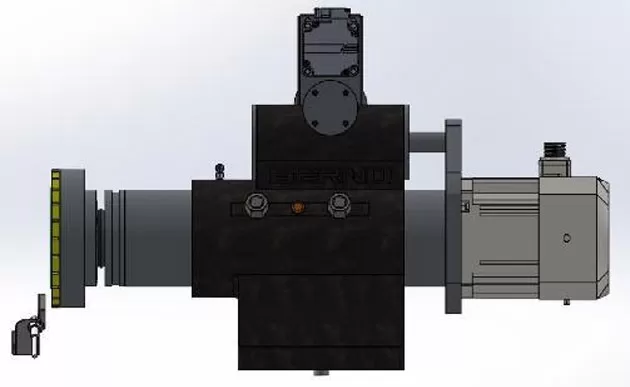

Máquina de afiação dupla de linha reta alimentação de moagem automática (opcional)
Máquina de afiação dupla de linha reta alimentação de moagem automática (opcional)
Máquina de afiação dupla de linha reta alimentação de moagem automática (opcional)
Máquina de afiação dupla de linha reta alimentação de moagem automática (opcional)
Máquina de afiação dupla de linha reta alimentação de moagem automática (opcional)
Máquina de afiação dupla de linha reta alimentação de moagem automática (opcional)
Máquina de afiação dupla de linha reta alimentação de moagem automática (opcional)
Máquina de afiação dupla de linha reta alimentação de moagem automática (opcional)

Máquina de afiação dupla de linha reta alimentação de moagem automática (opcional)

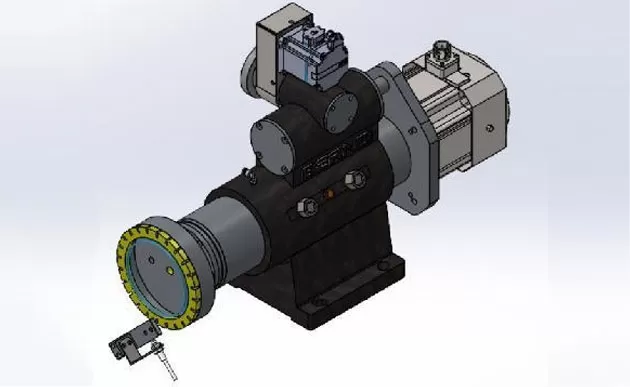

A quantidade de moagem pode ser definida a partir da tela. Ele é instalado com um interruptor de posição para detectar o ponto zero, que é mais preciso do que o tradicional. Os dados atuais da roda de polimento são registrados diretamente pelo VFD, reduzindo a interrupção, garantindo alta precisão e longa vida útil das rodas de polimento.

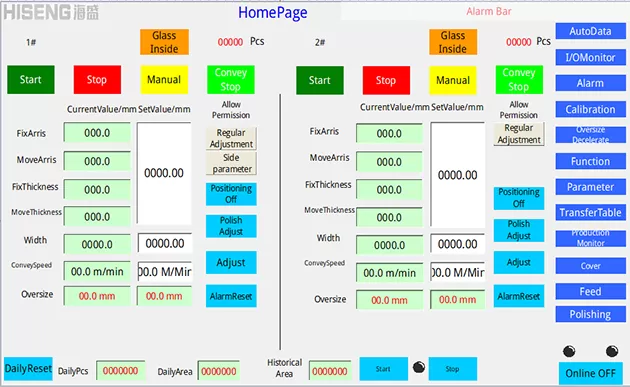

Linha reta máquina de borda dupla sistema de processamento de vidro inteligente
Linha reta máquina de borda dupla sistema de processamento de vidro inteligente

Linha reta máquina de borda dupla sistema de processamento de vidro inteligente

A corrente elétrica é exibida e gravada diretamente na tela de toque por meio de transferência de dados, não por meio de unidade de frequência variável, garantindo leituras precisas e oportunas sem um medidor de amperes.

O sistema entra no modo de suspensão após o tempo de configuração e possui alarmes inteligentes para avarias e mudanças de roda. Pronto para se conectar com equipamentos upstream e downstream, ERP e sistemas MES, ele também oferece monitoramento remoto online opcional e reparo de falhas.
